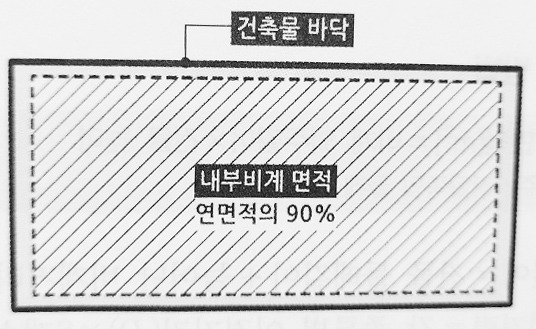

• Summary of article content: Articles about 내, 외부비계 면적 내 · 외부비계 면적 ◎ 내부 비계 면적 · 내부 비계의 비계 면적은 연면적의 90%로 하고 손료는 외부비계 3개월까지의 손율을 … 수량 산출의 기준 … …
• Most searched keywords: Whether you are looking for 내, 외부비계 면적 내 · 외부비계 면적 ◎ 내부 비계 면적 · 내부 비계의 비계 면적은 연면적의 90%로 하고 손료는 외부비계 3개월까지의 손율을 … 수량 산출의 기준 … 내 · 외부비계 면적 ◎ 내부 비계 면적 · 내부 비계의 비계 면적은 연면적의 90%로 하고 손료는 외부비계 3개월까지의 손율을 적용함을 원칙으로 한다 · 수평 비계는 2가지 이상의 복합공사 또는 단일공사라도..
• Table of Contents:

태그

‘Information’ Related Articles

공지사항

최근 포스트

태그

검색

Read More

쌍줄비계/외줄비계 산출하기

• Article author: conesbim.tistory.com
• Reviews from users: 27852 Ratings
• Top rated: 4.2
• Lowest rated: 1
• Summary of article content: Articles about 쌍줄비계/외줄비계 산출하기 자, 그럼 이 비계들을 내역에 반영할 수 있도록 수량산출을 해 볼까요. 외부강관쌍줄비계를 기준으로 설명하겠습니다. 쌍줄비계설치 면적=길이x높이 [ A = … …
• Most searched keywords: Whether you are looking for 쌍줄비계/외줄비계 산출하기 자, 그럼 이 비계들을 내역에 반영할 수 있도록 수량산출을 해 볼까요. 외부강관쌍줄비계를 기준으로 설명하겠습니다. 쌍줄비계설치 면적=길이x높이 [ A = … 건축공사에서 높은 곳의 구조 또는 마감 작업을 하기위해 설치하는 비계에 대해서 알아볼까요. 비계의 재료에 따라서는 강관파이프를 이용하는 강관비계와 나무를 이용하는 나무비계가 있어요. 예전에는 나무로된..
• Table of Contents:

‘적산이야기1 가설공사’ Related Articles

공지사항

최근 포스트

태그

검색

전체 방문자

티스토리툴바

Read More

공종별 적산 기준 (수량산출) :: Civil Engineering

• Article author: civileng7.tistory.com
• Reviews from users: 32303 Ratings
• Top rated: 4.6
• Lowest rated: 1
• Summary of article content: Articles about 공종별 적산 기준 (수량산출) :: Civil Engineering 7) 물량산출에서 골조는 MAIN 물량을 가장 중요하고 전체공사비에서 … 2) 수량산출 : 외부비계면적 전체를 적용 할 때는 가설울타리 설치 면적부분 … …
• Most searched keywords: Whether you are looking for 공종별 적산 기준 (수량산출) :: Civil Engineering 7) 물량산출에서 골조는 MAIN 물량을 가장 중요하고 전체공사비에서 … 2) 수량산출 : 외부비계면적 전체를 적용 할 때는 가설울타리 설치 면적부분 … 1. 적산의 작업과정정리 1) 도면인수 2) 적산조건확인 : 매우 중요. 특히, 인수시 실무자  (골조, 마감, 내역 등의 산출자가 직접 확인함.) 3) 수량산출 및 단가조사 4) 수량산출집계 5) 내역서 작성 6) 내역서..
• Table of Contents:

공종별 적산 기준 (수량산출)

티스토리툴바

Read More

See more articles in the same category here: Toplist.aseanseafoodexpo.com/blog.

물량산출 – 가설공사 두번째

이번 시간에는 가설공사 두번째 시간으로 외부비계에 대한 물량산출에 대하여 알아보도록 하겠다.

​

물량산출 – 가설공사 첫번째

https://blog.naver.com/jwshin1978/221507716834

​

외부비계의 종류는 쌍줄비계와 외줄비계가 있다. 외줄비계는 쌍줄비계를 설치할 수 없는 협소한 공간에 설치하는데 추락에 대한 위험이 크기 때문에 현재는 설치하는 현장이 없다. 간혹가다 내부 D.A 공간이나 E/V PIT 같은곳에 외줄비계를 설치하긴 하는데 이 역시도 외줄이지만 안전발판을 설치할 수 있을 정도로 좁은 곳에만 설치한다.

​

그리고 쌍줄비계의 종류에는 강관 비계와 시스템 비계가 있다. 강관 비계는 기존의 강관파이프를 사용한 비계이며 시스템 비계는 시스템 동바리와 같이 수직재와 띠장 장선등의 전용 부재를 이용한 비계이다. 둘다 비계를 설치하고 안전발판을 거치하는 방법은 같지만 구조적인 측면에서 시스템 비계가 더 안전하다.

​

물론 그만큼 비용은 더 들어간다. 강관비계의 설치 해체비보다 시스템 비계의 설치 해체비가 약 1.5배 가량 비싸다. 하지만 산업안전공단에서 총 공사비 20억 미만의 현장에는 재료비의 50%까지 지원을 해주기 때문에 결론적으로는 설치 해체비가 강관 비계보다 싸게 먹힌다.

​

총공사비 10억 미만까지는 65%를 지원 받을 수 있고 10억 초과 20억 미만까지는 50%를 지원받을 수 있다. 지원을 받으려면 몇가지 서류를 산업안전공단에 제출(산재보험가입 증명서 완납증명서등)해야 하며 신청를 하면 선착순으로 공사비를 지원해준다. 그리고 한해 편성된 예산이 다 소진되면 지원을 받을 수 없다.

​

올해 4월달 부터는 관급공사에서 발주하는 모든 공사에서는 강관 비계를 사용할 수 없다. 그에 따라서 지원금의 규모도 대폭 늘렸고 각종 금융 혜택도 제공한다. 또한 2022년 부터는 민간공사까지 전부다 시스템 비계 사용을 의무화 한다고 하니 미리 알아 두도록 하자.

비계 물량 산출

반응형

비계 물량 산출의 기준은

기사 시험에서,

적산책에서,

분명 많이 봤을 것 같은데,

벽면외면에서 90Cm거리의 외주둘레 × 지면에서 건물 높이(처마, 파라펫 상단)까지 = 외주면적 산출

건물높이가 30M이상일때는 30M이하 외주 면적과 구분하여 매3.5M마다 구분하여 산출 – 공량증가

-(10%씩 비례적용함)

※ 외주면적은 = ( L + 8개코너 × 0.9 ) × H = m2

이거다.

외줄비계의 경우는 기준이 물론 다른데, 벽면외면에서 45Cm 거리의 외주 거리이다.

하지만, 외줄비계는 산업안전보건기준에 관한 규칙에서 원칙적으로 금지 하고 있으니, 나는 생략.

산업안전보건기준에 관한 규칙

[시행 2014.9.30.] [고용노동부령 제111호, 2014.9.30., 일부개정] 제57조(비계 등의 조립ㆍ해체 및 변경) ① 사업주는 달비계 또는 높이 5미터 이상의 비계를 조립·해체하거나 변경하는 작업을 하는 경우 다음 각 호의 사항을 준수하여야 한다.

1. 근로자가 관리감독자의 지휘에 따라 작업하도록 할 것

2. 조립·해체 또는 변경의 시기·범위 및 절차를 그 작업에 종사하는 근로자에게 주지시킬 것

3. 조립·해체 또는 변경 작업구역에는 해당 작업에 종사하는 근로자가 아닌 사람의 출입을 금지하고 그 내용을 보기 쉬운 장소에 게시할 것

4. 비, 눈, 그 밖의 기상상태의 불안정으로 날씨가 몹시 나쁜 경우에는 그 작업을 중지시킬 것

5. 비계재료의 연결·해체작업을 하는 경우에는 폭 20센티미터 이상의 발판을 설치하고 근로자로 하여금 안전대를 사용하도록 하는 등 추락을 방지하기 위한 조치를 할 것

6. 재료·기구 또는 공구 등을 올리거나 내리는 경우에는 근로자가 달줄 또는 달포대 등을 사용하게 할 것

② 사업주는 강관비계 또는 통나무비계를 조립하는 경우 쌍줄로 하여야 한다. 다만, 별도의 작업발판을 설치할 수 있는 시설을 갖춘 경우에는 외줄로 할 수 있다.

<<외주 둘레>>

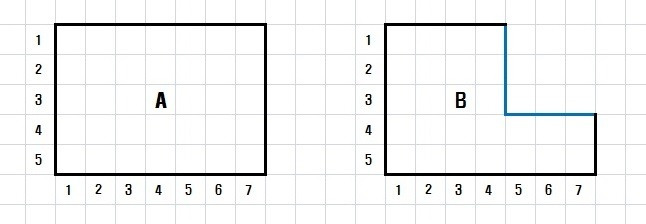

비계 물량은 면적으로 뽑게 되는데, 아래 그림 A와 B의 면적은 분명 다르다.

하지만, 비계 물량은 외주 둘레와 높이의 곱으로 구하기 때문에 둘의 비계물량은 높이가 같다면 같다.

아래의 그림을 보면 이해가 더 쉬울 것 같은데,

붉은색으로 표시한것이, 8개코너다. 각각의 길이는 0.9M가 된다.

(가로+세로)×2 ← 이렇게 하면 총 둘레가 되고, (A와 B동일하고,)

+0.9×8 ← 이렇게 하면 90Cm의 외주 둘레가 된다.(도형이 아무리 복잡해도 +,-하면, 8개가 된다.)

결국은 외주 둘레는 (가로+세로)×2+0.9×8 이렇게 된다.

여기에 높이만 곱해 주면 비계면적이 된다.

<<높이=H>>

높이는 아래 그림을 보면

1.0+3.7+3.7 = 8.4M가 되는데,

난 여기에서 난간대 높이를 더하여 뽑는다.

즉, 높이는 (1.0+3.7+3.7+0.9) 가 된다.

산업안전보건기준에 관한 규칙

[시행 2014.9.30.] [고용노동부령 제111호, 2014.9.30., 일부개정] 제13조(안전난간의 구조 및 설치요건) 사업주는 근로자의 추락 등의 위험을 방지하기 위하여 안전난간을 설치하는 경우 다음 각 호의 기준에 맞는 구조로 설치하여야 한다.

1. 상부 난간대, 중간 난간대, 발끝막이판 및 난간기둥으로 구성할 것. 다만, 중간 난간대, 발끝막이판 및 난간기둥은 이와 비슷한 구조와 성능을 가진 것으로 대체할 수 있다.

2. 상부 난간대는 바닥면·발판 또는 경사로의 표면(이하 “바닥면등”이라 한다)으로부터 90센티미터 이상 지점에 설치하고, 상부 난간대를 120센티미터 이하에 설치하는 경우에는 중간 난간대는 상부 난간대와 바닥면등의 중간에 설치하여야 하며, 120센티미터 이상 지점에 설치하는 경우에는 중간 난간대를 2단 이상으로 균등하게 설치하고 난간의 상하 간격은 60센티미터 이하가 되도록 할 것

3. 발끝막이판은 바닥면등으로부터 10센티미터 이상의 높이를 유지할 것. 다만, 물체가 떨어지거나 날아올 위험이 없거나 그 위험을 방지할 수 있는 망을 설치하는 등 필요한 예방 조치를 한 장소는 제외한다.

4. 난간기둥은 상부 난간대와 중간 난간대를 견고하게 떠받칠 수 있도록 적정한 간격을 유지할 것

5. 상부 난간대와 중간 난간대는 난간 길이 전체에 걸쳐 바닥면등과 평행을 유지할 것

6. 난간대는 지름 2.7센티미터 이상의 금속제 파이프나 그 이상의 강도가 있는 재료일 것

7. 안전난간은 구조적으로 가장 취약한 지점에서 가장 취약한 방향으로 작용하는 100킬로그램 이상의 하중에 견딜 수 있는 튼튼한 구조일 것

결국, 이 문제의 비계 물량은

((7+5)×2+0.9×8)×(1.0+3.7+3.7+0.9) = 290.16 M2이다.

TIP. 제일 쉬운 방법은 캐드에서 외곽선을 PLine으로 그리고, OFFSET 하여 외주 둘레 길이를 구하고, 높이만 곱해 주면 젤 쉽다. 빠르고.

반응형

시스템비계 수량 산출, 안전발판, 수직재, 수평재, 발판, 쟈키베이트, 트러스, 브라켓, 안전계단, 비계버팀대, 워킹타워, 유로폼 가격 안내드립니다.

시스템비계 수량 산출, 안전발판, 수직재, 수평재, 발판, 쟈키베이트, 트러스, 브라켓, 안전계단, 비계버팀대, 워킹타워, 유로폼 가격 안내드립니다.

​

​

​

시스템비계 판매, 수직재, 수평재, 발판, 쟈키베이트, 트러스, 브라켓, 안전계단, 비계버팀대, 워킹타워

시스템비계 수량 산출, 안전발판, 수직재, 수평재, 발판, 쟈키베이트, 트러스, 브라켓, 안전계단, 비계버팀대, 워킹타워, 유로폼 가격 안내드립니다.

​

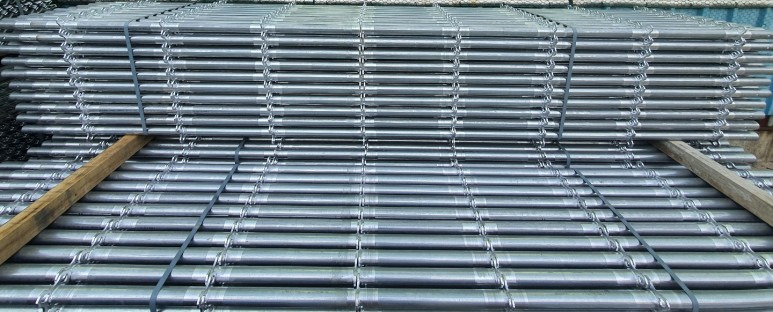

시스템비계 수평재 및 수직재 사진

시스템비계 ok 타입

​

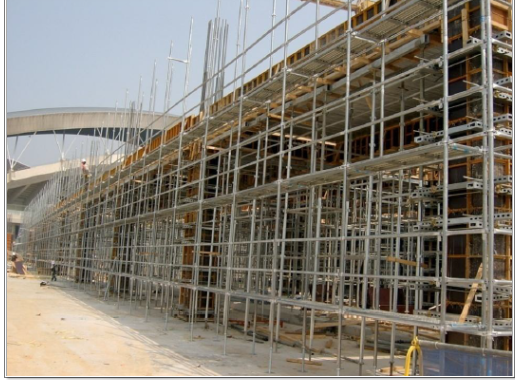

시스템비계 설치 사진

​

​

시스템 비계 설치 기준

시스템 비계 설치 기준 1

출처 – 공종/건축공사/가설공사/가설비계.txt · 마지막으로 수정됨: 2015/11/28 15:19 저자 bluetree

​

시스템 비계 설치 기준 2

출처 – 공종/건축공사/가설공사/가설비계.txt · 마지막으로 수정됨: 2015/11/28 15:19 저자 bluetree

​

설치 기준 ​ 1. 용접은 원칙적으로 아크용접 또는 CO2 용접으로 하고, 용접구조는 둘레용접 또는 양면용접 혹은 이들과 동등이상의 강도를 갖는 방법. 2. 용접부분과 가공∙절단면의 날카로운 부분 및 변형된 부분 등은 매끄럽게 처리 3. 수직재는 본체 및 접합부가 일체화 된 구조 4. 포켓형 접합부의 결합용 포켓은 90°의 간격으로 배치되어야 하고 이웃하는 일직선상에 위치하거나 단차가 있을 수 있음. 5. 연결조인트와 수직재와의 겹침 길이는 100㎜이상 이어야 하며, 연결조인트 양단부에는 이탈방지용 핀 구멍이 있어야 하고 이탈방지용 핀의 끝은 결함이 없어야 함. 6. 안전난간의 용도로 사용되는 수평재의 설치 높이는 작업발판면으로부터 90㎝이상 120㎝이하이어야 하며 중간난간대는 상부난간대와 작업발판면의 중간에 설치 7. 대각으로 설치하는 가새는 비계의 외면으로 수평면에 대해 40°~60°방향으로 실시하여 수평재 및 수직재에 결속 ​ 출처 – 공종/건축공사/가설공사/가설비계.txt · 마지막으로 수정됨: 2015/11/28 15:19 저자 bluetree

시스템비계 구성품

​

수직재, 주주 (Vertical)

비계의 상부하중을 하부로 전달하는 부재로 비계를 조립 할 때 수직으로 세우는 부재를 말한다.

​

수평재, 횡대 (Horizontal)

수직재의 좌굴을 방지하기 위하여 수평으로 연결하는 부재를 말한다.

수직재 날개(베이스판)에 수평재 뭉치 연결 사진

​

겸용 수평재(H22 시리즈)

​

겸용 수평재(H22 시리즈) + 뭉치

기존 안전(유공)발판 사용 가능, 시스템비계용 안전발판와 겸용 사용 가능. (구매 비용 절감, 관리비 절감, 시공비 절감)

​

​

​

​

​

​

가새, 대각재

비계에 작용하는 비틀림 하중이나 수평하중에 견딜 수 있도 록 수평재와 수평재, 수직재와 수직재를 연결하여 고정하는 부재를 말한다.

​

​

안전발판(유공발판)

비계에 설치하여 부재를 설치 또는 해체, 도장, 용접등의 작업을 할수 있도록 공간을 확보하도록 해준다.

안전(유공) 발판 규격

시스템계단발판

통행용 계단 부재로서 안전계단(워킹타워)등 시스템비계의 경사면에 설치

​

​

트러스

사람 및 장비등이 통과할 수 있도록 지상부에 공간을 확보하기 위한 부재

​

​

쟈키(잭)베이스

수직재를 받쳐주는 부재로 최하단부에 설치, 나사관으로 되어 있어 높이 조절 가능

​

​

브래킷

​

수직재에 부착하여 돌출형(캔틸레버)으로 사용하기 위한 부재로 체결부가 상,하 2개소의 수평체결방식으로 설치가 쉽고 안전합니다.

​

규격 : 475 x 610

​

비계버팀대

구조물의 흔들림을 방지하고 전도 및 붕괴 위험을 막기 위해서 설치하는 지지물

비계버팀대 앙카볼트형 & 브라켓형

1. 워킹타워에 필요한 구성품 리스트

워킹타워

L:5487 * W:1220 * H:10000 기준

품목 규격 수량 주주 (수직재) 3800 36 횡대 (수평재) 1829 108 횡대 (수평재) 610 96 가새 2450 50 계단 1829 * 1900 5 발판 500*1829 24 자키베이스 H:600*34￠ 12

​

“시스템 비계”는 수직재, 수평재, 가새재 등 각각의 부재를 공장에서 제작하고 현장에서 조립하여 사용하는 조립형 비계로 고소작업에서 작업자가 작업장소에 접근하여 작업할 수 있도록 설치하는 작업대를 지지하는 가설 구조물을 말한다.

​

아래 규격은 타입별로 상이합니다. 참조해주세요 ^^

전화 주시면 자세하게 설명드리겠습니다~

​

​

​

​

​

*설계 도면 제공시 견적 바로 가능합니다.

* 납기 7일전 발주하셔야 합니다.

​

신재 유로폼, 중고 유로폼, 쇼트폼, 가격, 미다시, 상급 중고 유로폼 및 부속품(인코너, 아웃코너 앵글, 헌치,유로폼 난간대) 주문 제작 및

판매합니다.

​

유로폼, 거푸집

​

​

제품특징

유로폼은 어떠한 형태의 철근콘크리트 구조물에도 설치 및 해체가 용이한 거푸집 시스템입니다.

간편한 구조로 개발되어 반복 사용으로 자재비 절감 및 작업의 단순화로 이한 시간단축등이 가능하여 인건비와 경비가 절감되는 효과가 있습니다.

​

​

신재 유로폼 저렴하게 판매합니다.

​

아래 연락처로 전화 주시면 가격 안내드리겠습니다.

​

☎ 070-7886-7778

​

​

쇼트폼, 유로폼, 앵글, 인코너 출고 사진

​

유로폼 구조

유로폼 규격

​

​

​
